Отключите вводной автомат и убедитесь в отсутствии напряжения мультиметром (проверяйте фазу?ноль и фазу?земля) перед началом работ – только после этого смонтируйте точку питания.
Применяйте медный кабель NYM: для обычных линий бытовых приборов – 3×2,5 мм? с автоматом 16 А; для стиральной машины или посудомойки – 3×4 мм? с автоматом 20–25 А; для конфорок и крупной электроплиты – 5×6 мм? с автоматом 32–40 А (примерно, ориентируйтесь по паспортным токам приборов). Оставляйте запас жил 15–20 см внутри подрозетника, длина снятой изоляции 10–12 мм, минимальный радиус изгиба – не меньше 4 диаметров кабеля.
Глубина монтажной коробки 50–60 мм, при необходимости ставьте более глубокую, чтобы не «перетягивать» жилы. Центр точки питания в жилых помещениях обычно на высоте 300–350 мм от чистого пола; над рабочими столами и кухонной столешницей – ~1100 мм; под телевизор или мебелью – 150–250 мм. В зонах рядом с мойкой выбирайте приборы с защитой IP44 и держитесь на расстоянии минимум 60 см от прямых брызг.
Цвета жил: фаза – коричневая/чёрная/красная, ноль – синяя, заземление – зелёно?жёлтый. Подключайте фазу в клемму L, ноль в N, PE в корпус заземления; не заводите в одну клемму больше проводников, чем допускает производитель (обычно максимум 2 тонких или 1 толстый). Величина затяжки винтов клемм – порядка 0,8–1,2 Н·м; излишне перетягивать нельзя, но и оставлять «на глаз» – риск плохого контакта.
Ставьте защиту: групповой автомат + дифавтомат 30 мА по влажным зонам; для кухонных линий рассмотрите выделенные кабели под крупную технику. Перед возвратом крышки проверяйте отсутствие искрения и нагрева под нагрузкой – прогоните 10–15 минут с нагрузкой, потом пальцем по пластику не трогайте, а измерьте температуру контактных зон.
Понервничать норм, но лучше сделать всё по чек?листу: отключение питания > проверка мультиметром > правильные сечения и автоматы > аккуратная зачистка проводов > надёжные клеммы > проверка под нагрузкой. Есть сомнения по месту или по сечению – звоните лицензированному электрику, сэкономите на будущих проблемах и пожарных комиссиях.
Выбор места и высоты установки для кухни, ванной и жилых комнат
Подбор кабеля и автомата: сечение, материал и расчёт нагрузки
Для общих точек питания в квартире – медный провод 2,5 мм? и автомат С16А (характеристика C) плюс УЗО 30 мА: это рабочая связка для розничных приборов и небольших кухонных приборов; спокойно ставьте такой набор для линий с суммарной мощностью до ~3,5 кВт при одновременной работе.
Алюминий требует увеличенного сечения: правило практики – умножать медное сечение на 1,5–1,6. То есть вместо меди 2,5 мм? возьмите алюминий 4 мм?; контакты нужно затягивать под контролем, греть и применять герметик – алюминий окисляется и любит «побрякать» на размыках, нервирует, согласен.
Простой расчёт: I = P / U (230 В однофазно). Пример: чайник 2,0 кВт + микроволновка 1,0 кВт + холодильник 0,2 кВт = 3,2 кВт > I ? 13,9 А. Значит 2,5 мм? и автомат 16 А выдержат, но учитывайте одновременность и пусковые токи – если ставите на одну линию ещё плиту, дело меняется.
Приблизительная шпаргалка по сочетаниям (медь): 1,5 мм? – до 10/13 А (освещение), 2,5 мм? – до 16 А (точки питания), 4 мм? – 25–32 А (мощные приборы), 6 мм? – 32–40 А (электроплита, варочная панель). Для алюминия берите следующее сечение вверх по таблице; ориентируйтесь на реальные паспорта автоматов и кабеля.
Тепловое и группировочное ослабление не игнорируйте: в кабель-канале или жгуте пропускная способность падает – обычно запас 20–30% разумен. Высокая температура окружения также режет ток, так что в жарком помещении лучше взять следующий размер сечения и не экономить на запасе – я бы взял +25% и спал спокойно.
Выбор кривой автомата: B – чувствителен, подходит для освещения; C – основной выбор для точек питания, допускает короткие пусковые токи бытовой техники; D – для мощных моторов и трансформаторов. Согласование с УЗО и селективность по этажам – простая мысль: критичные приборы на отдельные линии.
Пример для кухни, где часто путаются: варочная панель 7 кВт > I ? 30,4 А > автомат 32 А и медь 6 мм?; духовой шкаф 3,6 кВт > I ? 15,7 А > автомат 16–20 А и медь 2,5–4 мм? в зависимости от рекомендаций производителя. Видно, почему всё на одну линию не лепят – будет гореть свет и жить в постоянном фьюзе.
Нужна ли доппроверка? Да, если есть сомнения – снимите паспортную мощность приборов, сложите и добавьте запас 20–30%, проверьте таблицы по температурному коэффициенту и типу прокладки; не уверен – звони электрику, мелкие ошибки в сечении и затяжке могут дорого стоить.

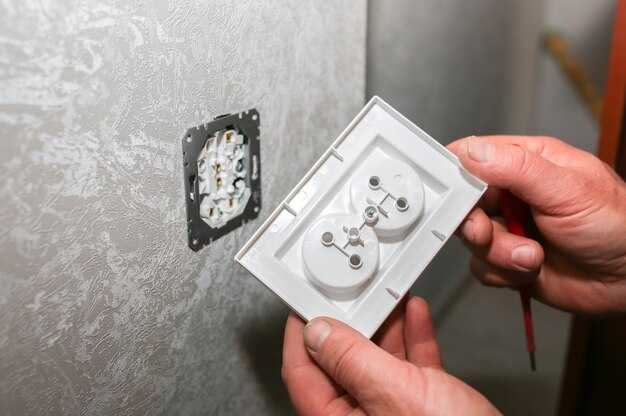

Монтаж подрозетника, соединение проводов и организация заземления
Применяй пластиковый подрозетник O68 мм с глубиной не менее 45 мм для одиночных точек питания; для блоков из двух и более – выбирай 60–70 мм, иначе внутри не поместятся клеммники и гильзы. В стене из кирпича делай отверстие коронкой O68 мм, в гипсокартоне – монтажную коробку 60?60 мм с фиксаторами; заводи жилы длиной 70–100 мм в коробку и снимаешь изоляцию 8–12 мм перед соединением. Для питания бытовых приборов используй провод 2,5 мм? (медный); для освещения – 1,5 мм?; для мощных потребителей (варочные панели, бойлеры) – 4–6 мм?, это реально влияет на нагрев и падение напряжения. Соединения выполняй в герметичных клеммниках WAGO 221/222 или через опрессованные гильзы (обжать прес-клещами), никаких «голых» скруток без гильз; сечения проводов одинаковых линий не смешивай без переходных клемм. Держи свободное пространство в коробке: если ставишь несколько WAGO с 3–4 ответвлениями, выбирай глубину +20 мм от расчётной, иначе будет тесно и возникнут механические напряжения на жилы.
Заземление – зелёно?жёлтый провод той же площади, что и фазный (обычно 2,5 мм? для розеточных групп); в металлической коробке прижми провод к корпусу винтом М4 с шайбой и пружинной шайбой, параллельно проложи перемычку к клемме защитного контакта модуля. Тревожно чувствуешь сомнения в правильности? Проверь мультиметром связь PE с шиной щита, сопротивление должно быть минимальным; при малейших сомнениях вызывай электрика – самодеятельность тут чревата. Немного прагматизма: оставь фотографии соединений перед закрытием, подпиши жилы маркером, и тогда при ремонте через год ты не будешь гадать, где фаза, где ноль – кайф сохранён, поверь.
Проверка и тестирование перед включением: мультиметр, контрольные измерения и УЗО
Отключите автомат и зафиксируйте его пломбой/замком; затем подтвердите отсутствие напряжения бесконтактным индикатором и только после этого замерьте AC?напряжение мультиметром на диапазоне 600 В – для сети 230 В допустимый диапазон 207–253 В, любые значения вне этого диапазона требуют поиска причины до подачи питания.
Перед включением питания измерьте сопротивление изоляции мегомметром 250–500 В: цель – >1 МОм между фазами и землёй для новой проводки; если получаете 0,2–0,5 МОм – надо отмывать/исправлять кабель, не пускайте ток. Континуитет защитного проводника проверяйте омметром: общая цель – <0,5 ? на коротких ответвлениях (на длинных линиях допускается чуть больше); если мультиметр показывает «бип» без значений – сделайте повторную меру с реальными цифрами, ибо «писк» обманчив.
УЗО – не игрушка. Кнопочный тест даёт грубую проверку, но истинная диагностика делается прибором RCD?tester: протестируйте при 0.5·I?n, 1·I?n и 5·I?n; ожидаемые значения для I?n=30 мА – срабатывание при 1·I?n не позже 300 мс, при 5·I?n – обычно <40 мс. Помните: тип УЗО (AC, A, B) влияет на форму тока, и старое устройство типа AC может не реагировать на пульсирующую постоянную – проверьте маркировку перед тестированием.
Петлю «фаза?ноль» (Zs) измеряйте для подтверждения селективности и гарантии срабатывания автоматов по короткому замыканию: вычисление простое – If = Un / Zs; если при 230 В Zs = 2,3 ?, то If ? 100 A, чего обычно достаточно для срабатывания 16 A автомата; если If слишком мал – ищите высокое сопротивление соединений или проблемный проводник. Делайте тесты при реальном подключении нагрузки и без неё – результаты отличаются, и это нормально.
Последовательность действий для вас: 1) обесточьте и заблокируйте; 2) проверьте отсутствие напряжения индикатором, затем мультиметром; 3) измерьте сопротивление изоляции и непрерывность PE; 4) включите питание и замерьте фазное напряжение и Zs; 5) выполните полную проверку УЗО кнопкой и RCD?tester’ом, зафиксируйте показания на фото/в бумаге. Не хотите проблем – потратите 15–30 минут и уйдёте спокойным; сомневаетесь в показаниях – вызывайте электрика с калиброванными приборами.
