Первое действие: обесточьте нужный модуль в щитке и пометьте его. Проверьте отсутствие фазы индикаторной отвёрткой – затем в режиме прозвонки или малого сопротивления омметра замерьте целостность фазного провода до крайних рабочих точек. На коротком участке жила 1,5 мм? даёт сопротивление порядка 0,01–0,02 Ом/м, 2,5 мм? – ?0,007–0,008 Ом/м; в реальных условиях суммарное сопротивление между точками обычно < 1–3 Ом. Если прибор показывает «OL» или сопротивление резко превышает ожидаемое для длины кабеля – значит разрыв именно в этом секторе.
Работайте системно: протестируйте розетки и выключатели от щитка по очереди, отмечая те, где напряжение 230 В сохраняется. Где напряжение пропало – проверьте монтажную коробку за ближайшей розеткой, клеммы и скрутки: потемневшая изоляция, оплавленные контакты или запах гари указывают на термическое повреждение. Небольшой пример: лампа в коридоре горит, в спальне нет – замер сопротивления между коридорной и спальней покажет место разрыва по росту сопротивления.
Если провод скрыт в стене, применяйте тоногенератор и приёмник (tracker): подаёте низковольтный сигнал на снятую жилу и по звуку/индикатору принимаете трассу в перегородке. Для проверки изоляции используйте мегомметр на 250–500 В – для исправной цепи типичное значение сопротивления изоляции >1 МОм; ниже 0,5 МОм – повод для серьёзных претензий к целостности изоляции и немедленного отключения.
Не игнорируйте защитные устройства: автомат может не сработать при локальном обрыве, зато УЗО отреагирует на утечку. Если автоматы срабатывают периодами, чувствуется запах гари или видимы искры – не мозгуйте и не ковыряйтесь дальше без снаряжения; вызов квалифицированного электрика оправдан. Да, иногда кусок кабеля в стене цел, а проблема в коррозии клемм – поэтому эмоционально приготовьтесь к неожиданностям и держите мультиметр и индикатор под рукой.
Как быстро определить, какая линия обесточена: проверка автоматов, УЗО и индикаторной отвёрткой
Отключите вводной автомат, затем поочерёдно включайте фазные автоматы и наблюдайте: при включении конкретного тока сеть в розетках и свет загораются – пометьте этот модуль. Проверяйте наличие фазы индикаторной отвёрткой, касаясь её наконечником контакта розетки или клеммы автомата, а пальцем держите металлический колпачок – яркое свечение = ~220 В относительно земли; слабое или отсутствующее – плохой контакт, разрыв нуля или отключение. Не рискуйте голыми руками в щитке – отключили вводной? Отлично, дальше по шагам.
Если на лицевой части УЗО кнопка «T» не реагирует – это подсказка: устройство могло сработать или вышло из строя; в реальной практике выключите все автоматические выключатели, введите УЗО в положение «включено», затем включайте автомати по очереди и проверяйте индикаторкой или тестовой лампой, чтобы увидеть, какая линия остаётся без напряжения – удобно маркировать каждый включённый автомат цифрой. Контрольный пример: на щитке с пометками «кухня», «санузел», «розетки» – включаете «кухня» и видите, что свет оживает, но розетки молчат – значит розеточная ветвь на другом автомате либо разрыв нулевого провода; меряйте мультиметром 220 В между фазой и землёй и между фазой и нулём, если умеете – это даст точную картину. Понимаю: старые щитки лукавят – окисление, совмещённые нули, скрытые перемычки – иногда придётся потратить время и терпение, но последовательная проверка автоматов, тест-кнопка УЗО и индикаторная отвёртка решают задачу в большинстве случаев.

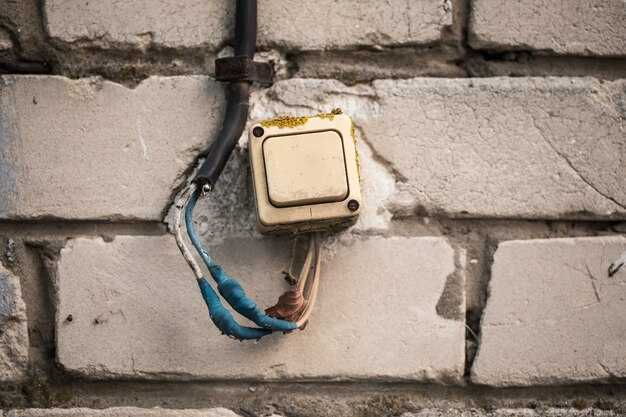

Пошаговая прозвонка проводов мультиметром: поиск разрыва по сопротивлению
Разомкнутую жилу увидите как OL / ? или сопротивление выше расчётного для длины кабеля; близкий к нулю результат – короткое замыкание между жилами. Звоните между концами одной жилы: если есть подключенные приборы, снимите их с линии – они исказят измерение. Типичный порог звукового сигнала у мультиметра – ?20–50 ?; ориентируйтесь на цифровое значение, а не только на пищалку.
| Сечение (мм?) | R, ?/м (прибл.) | R для 10 м, ? |
|---|---|---|
| 0,5 | 0,0345 | 0,345 |
| 0,75 | 0,0230 | 0,230 |
| 1,0 | 0,0172 | 0,172 |
| 1,5 | 0,0115 | 0,115 |
| 2,5 | 0,0069 | 0,069 |
Для оценки места повреждения измерьте сопротивление между концами жилы и разделите полученное значение на нормативное сопротивление на метр (см. таблицу). Пример: 1,5 мм? – R?0,0115 ?/м; при измеренном R=0,115 ? место повреждения ~10 м от точки замера. Если сопротивление бесконечно – целостность нарушена полностью; если значение значительно выше расчётного на длину – возможен частичный контакт или коррозия.
Локализация по шагам: 1) отключите обе стороны жилы от нагрузок; 2) замерьте между концами; 3) при наличии доступа к промежуточным точкам (розеткам, распаячным коробкам) сравните сопротивления от ближайших точек до концов – разница укажет участок. Есть метод «половинного измерения»: измеряете до середины трассы, затем до точки ещё ближе – сокращаете область поиска в 2 раза каждый цикл. Не паниковать: иногда проблема – клемма в коробке, а не сама жила.
Пара практических советов: перед замером разряжайте ёмкости и конденсаторы, снимайте проводники с клемм устройств; учтите влияние параллельных соединений – они занижают сопротивление. Щупы и провода прибора дают погрешность 0,05–0,5 ? – вычитаете это из результата или применяете режим REL. Хочешь – пришли показания и сечение, быстро прикину расстояние до места нарушения и дам конкретную подсказку.
Поиск обрыва в розетке и выключателе: проверка контактов и последовательность замеров
Отключите вводный автомат и убедитесь в отсутствии напряжения: проверьте фазный индикатор на корпусе, затем мультиметром в режиме AC между L и N – показания должны быть близки к 0 В; только после этого снимайте накладки и трогайте клеммы.
Последовательность замеров: 1) визуальный осмотр, подтяжка винтов, очистка окислов; 2) измерение напряжения L?N, L?PE, N?PE при включённом автомате; 3) прозвонка сопротивления между клеммой розетки/выключателя и соответствующей жилой в щитке; 4) проверка при подаче нагрузки. Для прозрачности записывайте значения в таблицу – это экономит время и нервишки.
Нормальные ориентиры: контактный переход при плотном соединении – менее 0,2–0,5 Ом, сопротивление жилы 1,5 мм? ?0,012 Ом/м (в одну жилу), петля туда?обратно: ~0,024 Ом/м; если мультиметр показывает десятки Ом – связь нарушена. Звук прозвонки + визуальный осмотр клемм обычно дают однозначный результат.
Проверка выключателя: при включённом положении между входом и выходом должно быть практически короткое (?0,5 Ом), при выключенном – разрыв цепи. У проходных схем переключайте обе клавиши и фиксируйте изменения напряжения/сопротивления – путаницу с цветами жил проще победить маркировкой кусочком изоленты.
Для розетки замеряйте L?N (?230 В), L?PE (?230 В) и N?PE (?0 В). Если L?N отсутствует, а L?PE присутствует – подозревайте обрыв нуля или плохой контакт нулевой клеммы; наоборот, если L?N есть, а N?PE «плавает» – возможен плохой контакт заземления или дефект в нуле. В любом спорном случае прозвоняйте от розетки до щитка.
Тест под нагрузкой: подключите лампу 60–100 Вт, измерьте падение напряжения и температуру клемм через 1–3 минуты; падение более 10% или заметный нагрев – показатель плохого контакта. Используйте клещи?токоизмеритель для проверки утечек и реального тока; не паникуй – но реагируй, если показания скачут.
Если показания меняются при тряске или при повороте выключателя, если видны подплавленные изоляции или коррозия – звони специалисту. Есть вопросы по результатам замеров или сомневаешься в своих действиях? Могу помочь интерпретировать конкретные цифры, пришли скрин/фото и значения.
Использование трассоискателя и генератора сигналов для локализации скрытых обрывов
Подключите генератор сигналов к одному концу линии через изолирующий трансформатор, выставьте тон 1–2 kHz для коротких трасс и 400–800 Hz для длинных цепей; амплитуда 2–5 В RMS обычно достаточна, при слабом приёме повышайте до 10 В, но не включайте под напряжением. Отключите все нагрузки и разомкните ответвления, иначе индукция и параллельные жилы сотрут картину – проверяйте мультиметром отсутствие фазного напряжения перед работой. Совет практический: сначала короткий тон, потом импульсный режим – импульсы дают резкие пики на приёмнике рядом с местом разрыва.
- Подготовка: заизолируйте цепь, пометьте концы и подключите зажимную катушку или передатчик прямо к жиле (не к оболочке).
- Съём сигнала: держите приёмник перпендикулярно стене, двигайтесь медленно, фиксируйте максимум сигнала и null-поля – разрыв обычно находится между последним максимумом и первым отсутствием сигнала.
- Глубины детекции: гипсокартон ~4–6 см, кирпич ~10–20 см, железобетон при мощном передатчике до 30–40 см (результат зависит от сечения жил и экранирования).
- Оборудование: для бытовых задач хватает активного трассоискателя за 6–25 тыс. руб.; прокат от 400–1 500 руб./сутки. Профи?комплекты и TDR – дороже, но дают привязку по расстоянию с точностью 0,1–0,5 м.
Будет шумно и иногда нервно – сталкивался с тем, что сигнал “гуляет” вдоль кабеля из?за параллельных трасс; переключайте частоты, используйте клип?зажим на одной жиле и экранируйте другие, если можно. Если приёмник выдаёт постоянный ровный отклик, попробуйте снять нагрузку на линии или отключить смежные автоматы – это частая ловушка. Не уверены в замерах? Снимите фото места и замер сопротивления, пришлите специалисту – иногда дистанционная консультация спасает день.
Готов рискнуть сам? маленький чек: аренда трассоискателя 400–1 500 руб./сутки, покупка простого набора 6–25 тыс., профессиональный комплект 40–150 тыс.; TDR в прокате 2–6 тыс./сутки. Если после всех попыток сигнал не локализуется – привлекайте профильного электрика с TDR и тепловизором; иногда скрытые дефекты требуют более сложных методов, и тут экономия уже обернётся потерей времени и денег.
