Перед началом работ отключите вводный автомат, проверьте отсутствие напряжения мультиметром и сохраните снимок контрольных замеров – это обязательная мера безопасности. Наденьте изолирующие перчатки и защитные очки; ориентиры по напряжению: фаза?ноль ? 230 В, фаза?фаза ? 400 В – при отклонении более ±10% остановитесь и проконсультируйтесь с профессионалом.
Подготовьте комплект: DIN?рейка, модульные автоматические выключатели, УЗО с чувствительностью 30 mA для жилых зон, клеммники для N и PE, шина заземления с креплением M6. Практические рекомендации по сечениям и номиналам: освещение – 1,5 мм?/автомат 10 A; розетки – 2,5 мм?/16–20 A; варочная панель/мощные потребители – 4–6 мм?/32 A. Для бытовых цепей подбирайте характеристику линии B, для двигательных или индуктивных нагрузок – C; рекомендованный момент затяжки клемм – 2–3 Н·м.
Укладка и маркировка: оставляйте хвосты 200–250 мм для удобного подключения, сгибайте кабели с радиусом не менее 4? диаметра жилы, пронумеровывайте жилы и модульные автоматы. Хочешь потом не ломать голову? Оставь 2–4 свободных модуля на DIN?рейке и подписывай каждую линию маркером + делай фото схемы.
Организация шин и защит: нулевые и защитные шины должны быть разделены и надёжно зафиксированы; PE?жилы – зелёно?жёлтые, их сечение не меньше фазного для линий свыше 16 A. Для защиты людей ставьте УЗО 30 mA, для групп с электроприборами высокой чувствительности – дифференциальные реле с требуемой селективностью.
Не паникуй при сложностях: в многоквартирных стояках или при схеме TN?C?S требования могут отличаться, иногда нужен расчёт по мощности и замена ввода. Скажу честно – придётся сверяться с ПУЭ и локальными нормами; если есть сомнения, вызывай лицензированного электрика, чтобы избежать переделок и штрафов.
Быстрая памятка: фото контроля напряжения + подписи на схеме, хвосты 200–250 мм, запас модулей 2–4, клеммный момент 2–3 Н·м, УЗО 30 mA. Да, требует внимания, но порядок в щите потом экономит кучу нервов.
Как рассчитать нагрузку и подобрать автоматы, УЗО и счётчик по номиналам
Сложите реальные мощности всех приборов и переведите в ток: I (А) = P(Вт)/230. Пример: свет 8?10 Вт = 80 Вт, розетки (чайник 2200 Вт, ТВ+зарядки 300 Вт) = 2500 Вт, плита 3300 Вт, бойлер 2000 Вт > суммарно ? 7880 Вт > I ? 34,3 А. Подбирайте вводный автомат на следующий стандартный номинал – 40 А (если планируете кратковременные пики, берите 50 А). Для квартирного распределения: освещение – автомат B10 (10 А, B-характеристика), розетки общие – C16 (16 А, C-характеристика), розетки кухни/мощные приборы – C20–C32, стиралка/посудомойка – C16–C20; бойлер – C20–C25; электроплита/духовка – отдельный автомат 32–63 А или трёхфазная линия. УЗО: для защиты людей ставьте 30 mA на группы розеток и освещение, на ввод – 300 mA для пожарной чувствительности; для бытовой техники и приборов с электронными платами предпочитайте тип A, при наличии приводов/зарядок электромобилей – B. Счётчик: однофазный 230 В с номиналом 5(60) А выдерживает до 60 А (?13,8 кВт); при суммарной нагрузке выше – трёхфазный счётчик 5(60) A на каждую фазу. Учтите характеристику отключения автоматов: B – чувствительнее (лампы, электроника), C – для цепей с пусковыми токами, иначе будут ложные срабатывания.
Не парься, если есть сомнения – замеряй ток клещами при включённой технике и учитывай пусковые токи холодильника/насоса (обычно ?3–6); сомнительные случаи (плита >3,5 кВт, зарядка авто, котёл) лучше обсудить с электриком. Есть неопределённость в коэффициентах одновременности – применяй практический подход: мощные стационарные приборы считаются полностью, мелкие – с коэффициентом 0,5–0,8; это уменьшит риск перегруза и снизит вероятность срабатывания УЗО и автоматов. Хотите – приведу расчёт по вашему списку приборов? ??
Как расположить и закрепить оборудование на DIN-рейке: правила компоновки щитка
Ставьте вводный автомат (1?2 модуля) слева, сразу за ним – счётчик и ограничитель перенапряжений (SPD) в пределах 5–10 cm от ввода, затем УЗО/дифавтоматы, а групповые автоматические выключатели распределяйте по зонам: освещение – ближе к верхней части, розетки – в центре, мощные потребители (духовка, электрокотёл, зарядка для авто) – снизу для коротких отводов. Оставляйте по 1–2 модуля пустыми рядом с крупными компонентами для маркировки и удобства прокладки жил; между УЗО и чувствительной аппаратурой держите минимум 1 модуль заземления/нейтрали. Механически крепите тяжёлые реле и контакторы дополнительным винтом M4 к монтажной панели или скобе, фиксируйте все элементы стопорами на рейке и не забывайте про клеммные колодки справа для N и PE – шины нейтрали и заземления следует располагать параллельно справа от групп, минимизируя длину перемычек. Затягивайте клеммные винты в пределах 2–3 Н·м; крепёж M4 – 1.5–3 Н·м, но сверяйся с паспортом изделия; SPD монтируй максимально близко к вводу, длина защитного проводника <10 cm для надёжной работы.
| Компонент | Ширина, модулей (17.5 мм) | Рекомендуемый момент затяжки, Н·м | Примечание |
|---|---|---|---|
| Вводный автомат (2P/2M) | 2 | 2–3 | Ставить слева, ближайший к вводу |
| Счётчик | 2–3 | – (по паспортным данным) | По возможности рядом с вводным |
| SPD (ограничитель) | 1–2 | 2–3 | Не дальше 5–10 cm от ввода, короткий PE |
| УЗО/дифавтомат (2P) | 2 | 2–3 | Рядом с вводом, перед групповыми автоматами |
| Групповой автомат (1P) | 1 | 2–3 | Группировать по назначению |
| Контактор/реле | 3–4 | 1.5–3 (крепёж M4) | Дополнительное крепление к панели |
| Клеммные колодки (N/PE) | 1–2 | 1.2–2 | Справа от групп для удобства разводки |
Место в щитке иногда кончается быстрее, чем терпение – знакомая беда, да? Перед монтажом разложи всё на столе: проставь реальные модули, померь длину проводов и продумай маркеры. Если не укладываешься – не парься, добавь дополнительную DIN?рейку или корпус побольше; маленькая перестановка сейчас сэкономит тебе нервов позже. Сомневаешься по моментам затяжки или посадке устройства – глянь паспорт и при возможности оставь запас по свободным модулям для будущих изменений.

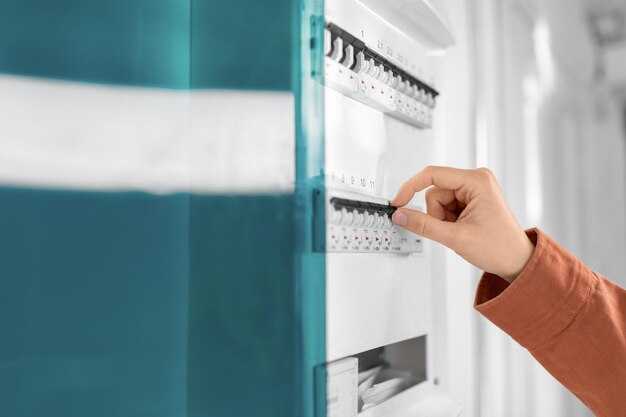

В каком порядке подключать вводной автомат, счётчик, группы и УЗО
Счётчик должен стоять на вводе от энергосбыта, после него – вводной автомат, затем УЗО(ы), и только потом групповые автоматические выключатели; так обеспечивается корректная защита и удобная диагностика. Выбирайте номинал вводного автомата по сечению кабеля: медный провод 2,5 мм? – 25 А, 4 мм? – 32–40 А, 6 мм? – 40–63 А, 10 мм? – 63–80 А; характеристика – C для бытовой сети, если много индуктивной нагрузки (электродвигатели, сварка) – D. УЗО ставьте непосредственно на шину после вводного автомата, нейтраль и фазы защищаемых групп обязательно пропускайте через корпус УЗО.
Пример: для однокомнатной квартиры с линиями розеток и освещения можно поставить вводной 40 А C, два УЗО 30 мА (одно на розетки 16–20 А, другое на ванну и плиту), групповые автоматы 16 А для розеток и 10 А для освещения. Для защиты от пожара добавьте УЗО с током утечки 100–300 мА на вход общей линии при длинных кабелях. Для душа и стиралки обязательно 30 мА – нет компромиссов; для электроплиты можно использовать отдельную линию с УЗО 30 мА или диффавтомат 32–40 А.
В трёхфазных сетях порядок сохраняется: счётчик – вводной трёхполюсный автомат с запасом по току, далее трёхфазное УЗО или три однофазных по необходимости, затем групповые автоматы по линиям. Для селективности ставьте вводной автомат с менее чувствительной характеристикой (например, C/D) и групповые – B/C, чтобы при перегрузке сначала срабатывал групповой автомат, а не вводный. Провода фазы и нейтрали групп обязательно заводите через одно устройство УЗО, иначе защиту не получите.
Практические мелочи: нейтраль на отдельную шину, заземление на PE-шину; маркируйте автоматы и УЗО, оставляйте запас места на DIN-рейке для добавления ПОТОРЫ нагрузки. Затяжка клемм по паспортным моментам производителя – примерно 2–3 Н·м для автоматов и 3–4 Н·м для шин, но сверяйтесь с данными конкретного аппарата; плохой контакт = греется и сулит неприятности. Не тяните провода внутри щита хаотично – короткие ровные перемычки экономят место и облегчают поиск неисправностей.
Сомневаешься из?за требований энергокомпании или особенностей старого счётчика? Проконсультируйся с монтажником и спроси у поставщика электроучёта, кто отвечает за счётчик и где ставится вводной. Не парься лишними вариантами – придерживайся указанного порядка: счётчик > вводной > УЗО > групповые автоматы; это реально экономит время при поиске пробоя и снижает риски.
